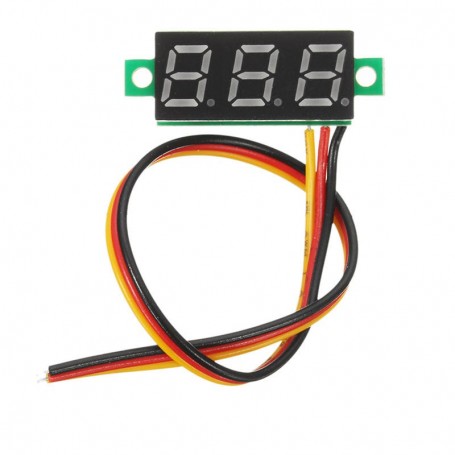

ماژول ولت متر پنلی 0 تا 100 ولت 0.28 اینچ

توضیحات:

از آنجا که جریان و ولتاژ الکتریکی نقش بسیار مهمی را در سیستم های الکتریکی ایفا می کنند، اندازه گیری و نمایش لحظه به لحظه آن ها میتواند به عیب یابی و اطمینان از صحت عملکرد سیستم کمک کند. به دلیل اینکه استفاده از مولتی مترهای دیجیتال برای اندازه گیری هر کدام از این کمیت ها مشکل است، ماژول های ولت متر و آمپرمتر پنلی می توانند گزینه مناسبی برای این کار باشند. این ماژول ها قابل نصب بر روی پنل هستند و از یک صفحه نمایش و سنسور تشکیل شده اند. صفحه نمایش این ماژول ها اغلب سون سگمنت یا LCD است. برای استفاده از این ولت‌متر، سیم قرمز به تغذیه 4 تا 30 ولت، سیم مشکی به زمین تغذیه و سیم سفید به ولتاژ مورد اندازه‌گیری متصل شود. این ولت متر دارای صفحه نمایش سون سگمنت 3 رقمی قرمز رنگ بوده و قابلیت اندازه‌گیری ولتاژ DC در بازه 0-100 ولت با دقت یک ولت را دارد.

مشخصات فنی :

• ولتاژ تغذیه ماژول: 4 تا 30 ولت DC
• رنج اندازه گیری ولتاژ: 0 تا 100 ولت
• جریان کاری: کمتر از 20 میلی آمپر
• دقت اندازه گیری: 1 درصد
• نمایشگر: سون سگمنت سه رقمی 0.28 اینچ
• رنگ سون سگمنت: قرمز
• محدوده دمای کاری: 10- تا 65 درجه سانتی گراد
• طول نمایشگر: 22.5mm
• عرض نمایشگر: 10mm
• طول ماژول: 30 میلی متر
• ارتفاع: 6 میلی متر
• فاصله سوراخ ها: 26 میلی متر
• طول کل برد: 30 میلی متر
• سیم مشکی: ولتاژ منفی تغذیه ماژول
• سیم قرمز: ولتاژ مثبت تغذیه ماژول
• سیم زرد یا سفید: ولتاژی که ماژول اندازه گیری می کند

  Specification

  Line 3 Operating voltage: 4.2 ~ 30V (with reverse polarity protection)
  3-wire detection voltage: 0.0 ~ 36V
  Operating Current: <20mA
  Display: 0.28 "LED, red
  Dimensions: 31 × 12 × 9mm (length width Х Х high)
  Installation hole: 23 × 10 mm
  Measuring rate: ≥ 200mS / times
  Accuracy: 1% of error (+ / -1 words)
