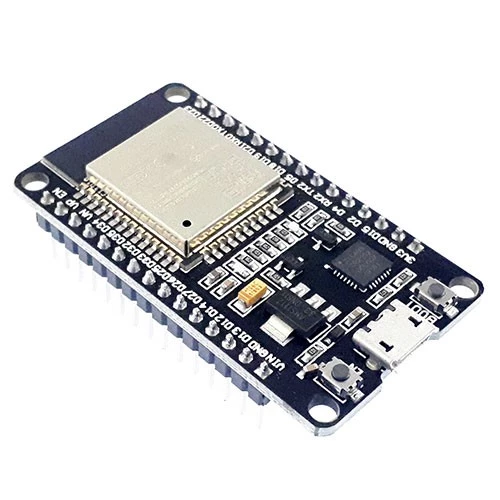

برد ESP-WROOM-32 دارای وای فای و بلوتوث 30 پایه با مبدل CP2102

معرفی

برد توسعه ی ESP-WROOM-32 دارای وای فای و بلوتوث 30 پایه با مبدل CP2102، از دسته برد های توسعه محبوب و بسیار پرکاربرد موجود در بازار بوده، که امکان افزودن قابلیت وای فای و بلوتوث را به پروژه های شما فراهم می کند. بر روی این محصول، یک ماژول ESP-WROOM-32 ساخت شرکت Espressif System قرار دارد، که به عنوان هسته‌ی مرکزی این برد توسعه عمل‌ می کند. این ماژول، دارای یک پردازشگر دوهسته‌ای 32 بیتی، به نام  Tensilica Xtensa® LX6 می‌باشد، که با فرکانس‌ خیره‌کننده‌ی 240 مگاهرتز، اطلاعات را پردازش می‌کند. این فرکانس کاری بالا در پردازش اطلاعات، همان چیزی‌ است، که ESP-WROOM-32 را به محصولی قدرتمند و پر کاربرد، برای استفاده در کاربرد هایی نظیر هوش‌ مصنوعی، تبدیل‌کرده‌ است.

ماژول ESP-WROOM-32 بر پایه ی تراشه ی ESP32، از دسته‌‌ تراشه‌های SoC (system on chip)، طراحی شده است و نسبت به نسخه ی پیشین خود، ESP8266 دارای امکانات و قابلیت های بیشتری نظیر بلوتوث داخلی نسخه ی 4.2، سرعت بیشتر و مصرف انرژی پایین تر می باشد. این تراشه درحقیقت، یک مدار مجتمع است، که کلیه‌ ی عناصر یک سیستم‌ کامپیوتری، شامل پردازنده (CPU)، حافظه‌ی RAM، فضای‌ ذخیره‌سازی اطلاعات و سایر موارد جانبی را ترکیب‌ کرده و در یک محفظه‌ی واحد جای داده‌ است. در نهایت این تراشه در کنار تعدادی قطعه ی جانبی، ماژول ESP-WROOM-32 را شکل می دهد.  این ماژول از نظر شکل ظاهری و مشخصات کلی معادل با ESP32-S ساخت شرکت AI Thinker می‌باشد و با استفاده از یک برد توسعه‌ می توان قابلیت ها و امکانات بیشتری به آن اضافه کرد که در ادامه به توضیح هریک از آن ها می پردازیم.

بر روی این برد توسعه، یک درگاه میکرو USB قرار دارد و برای مواردی که قصد دارید، ماژول را با ولتاژ 5 ولت راه اندازی کنید، مورد استفاده قرار می گیرد. علاوه بر این، یک رگولاتور 3.3 ولت نیز بر روی برد این محصول قرار داشته، که برای راه اندازی ماژول، از طریق پایه ی 3.3 ولت موجود بر روی برد، مورد استفاده قرار می گیرد. از آن جایی که ماژول ESP-WROOM-32، فاقد مبدل USB به سریال است، یک عدد تراشه ی تبدیل USB به سریال، مدل CP2102 نیز، بر روی برد روی این محصول تعبیه شده، که با استفاده از آن می توانید، از طریق آردوینو یا میکرو کنترلر خود، با ماژول ارتباط برقرار کرده و تنظیمات مورد نظر خود را بر روی آن، اعمال نمایید. و از واحد های مختلف آن استفاده نمایید. دو عدد تک سوئیچ نیز به جهت Boot و Reset کردن ماژول، بر روی این برد توسعه قرار گرفته اند. این ماژول دارای 4 مگابایت حافظه ی فلش برای ذخیره‌سازی برنامه‌ها و داده‌های خود بوده و با با بهره گیری از 520 کیلو بایت حافظه ی RAM داخلی، برای پردازش داده ی های صوتی و گرافیکی و به کار گیری در پروژه های انتقال صوت یا ویدیو از طریق وای فای و بلوتوث، گزینه ی مناسبی است.

مشخصات فنی:

• تراشه: ESP32
• نسخه ی بلوتوث: 4.2
• فرکانس کلاک: 80 تا 240 مگاهرتز
• مدل پردازنده: Xtensa® dual-core 32-bit LX6
