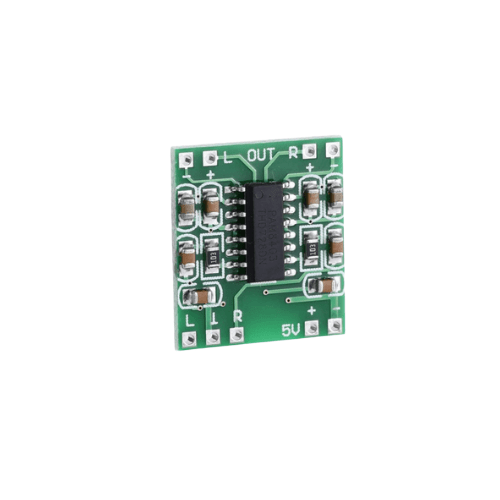

ماژول آمپلی فایر استریو 2x3W مدل PAM8403
تقویت کننده صوتی کوچک 2x3 وات مبتنی بر تراشه PAM8403 امکان استفاده با سه باتری قلمی و یا یک باتری لیتیومی
- کدکالا:
![](https://cdnfa.com/powerestan/7364/uploads/support.png)
پشتیبانی فنی
![](https://cdnfa.com/powerestan/7364/uploads/displacement-4844656.png)
ضمانت بازگشت وجه
![](https://cdnfa.com/powerestan/7364/uploads/trolley-5459264.png)
فروش عمده
![](https://cdnfa.com/powerestan/7364/uploads/return-box-4250749.png)
ضمانت بازگشت کالا
![](https://cdnfa.com/powerestan/7364/uploads/shipping-box-2409131-1.png)
روشهای ارسال متنوع
معرفی
یک ماژول آمپلی فایر کوچک ولی پرکاربرد دارای 2 کانال استریو با توان 3 وات که در آن از تراشه PAM8403 بهره برده است. مناسب برای سیستم های صوتی کوچک، کم مصرف و قابل حمل مانند MP3 Playerها و سایر سیستم های صوتی دیگر که دارای بلندگوهای 4اهم و 8اهم هستند.یکی از مزایای استفاده از این ماژول کارکرد آن در محدوده ولتاژی 2.5 الی 5.5 ولت است که این باعث می شود ماژول این قابلیت را داشته باشد که با 3باتری 1.5ولتی یا یک باتری LI-ion یا از طریق USB راه اندازی شود.توصیه می شود برای کار با این ماژول برای رسیدن به کیفیت بیشتر از سیم های شیلد دار استفاده نمایید. همچنین از اتصال خروجی های ماژول به یکدیگر به شدت پرهیز نمایید.
یک ماژول آمپلی فایر کوچک ولی پرکاربرد دارای 2 کانال استریو با توان 3 وات که در آن از تراشه PAM8403 بهره برده است. مناسب برای سیستم های صوتی کوچک، کم مصرف و قابل حمل مانند MP3 Playerها و سایر سیستم های صوتی دیگر که دارای بلندگوهای 4اهم و 8اهم هستند.یکی از مزایای استفاده از این ماژول کارکرد آن در محدوده ولتاژی 2.5 الی 5.5 ولت است که این باعث می شود ماژول این قابلیت را داشته باشد که با 3باتری 1.5ولتی یا یک باتری LI-ion یا از طریق USB راه اندازی شود.توصیه می شود برای کار با این ماژول برای رسیدن به کیفیت بیشتر از سیم های شیلد دار استفاده نمایید. همچنین از اتصال خروجی های ماژول به یکدیگر به شدت پرهیز نمایید.
Introduction
Single lithium battery or USB power supply is suitable, also can use 4 cells of 1.5V , but you must add 5V regulator circuit, more than 6V will burn IC out.+ and - of power supply can't be reversed, power supply voltage can't be more than 6V, otherwise it will damage the IC.There were high gain buffers, can't change any board device parameters.Input: please use shielded wire to avoid any interference and eliminate cluttering sound.Output is CMOS BTL drive mode,all 4 wires are completely independent, don't connect together!
Specification
Power supply: DC2.5-5.5 V.
Output power: 3W + 3W (4Ω).
SNR: 90dB.
Efficiency: > 90%.
Size: 18×21 mm
نکات مهم نصب و راهاندازی آمپلی فایر PAM8403
- برای اتصال ورودی پلیر و.. حتما از کابلهای شیلد دار مناسب استفاده نمایید تا کارایی و کیفیت صدای خروجی ماژول به حداکثر برسد.
- ولتاژ ورودی و اسپیکرها را دقیقا طبق دیتاشیت درنظر بگیرید. ( می توان از درگاه USB یا آداپتور 5 ولت 2 آمپر یا یک عدد باتری لیتیومی 3.7 ولت یا سه عدد باتری 1.5 ولتی بهره برد.
- هرگونه اتصال کوتاه، جابهجایی در اتصال قطبهای برق ورودی پلاریته، اتصال خروجی ماژول PAM8403 باعث آسیب به برد خواهد شد.
- هرگز میزان ولتاژ ورودی بیش از 5 ولت نباشد. میتوانید برای ورودی از یک فیش مادگی آداپتور سیم دار نیز استفاده کنید.
- ماژول به دلیل مصرف بسیار پایین نیازی به هیت سینک و فن نخواهد داشت هرچند میتوان برای اطمینان بیشتر از این موارد بهره برد.
- برای جلوگیری از نویز میتوانید از یک خازن در ورودی تغذیه بهره ببرید. نویز احتمالی مربوط به تغذیه ورودی است و باید از دو خازن الکترولیت موازی یا سرامیکی یا تانتال با ولتاژ مناسب به صورت موازی در ورودی منبع تغذیه بهره برد..
- در صورت نیاز به اتصال به برد آردوینو پایه های L و R و GND زمین باید به برد آردوینو متصل گردند. هرچند پیشنهاد میشود تغذیه ماژول جداگانه درنظر گرفته شود.
- در صورت شنیدن صدای تق تق از بلندگوها در صداهای بالا ممکن است مورد از آمپر پایین منبع تغذیه، نیم سوز شدن تراشه، ضعیف بودن بلندگوها یا بالا بودن میزان سیگنال ورودی باشد. ( سیگنال با مقاومت یا ولوم دوبل 10K در ورودی قابل تنظیم است. )
source: eca.ir / efarvahar.ir
