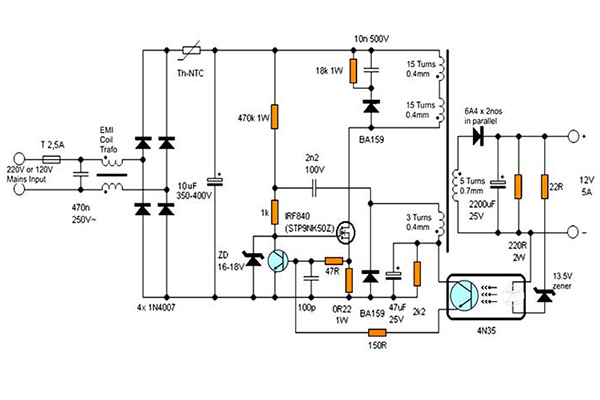

رگولاتور باک ( Buck ):
در یک رگولاتور باک مقدار متوسط ولتاژ خروجی Vout کمتر از ولتاژ ورودی Vin است. نمودار مدار یک رگولاتور باک که از یک MOSFET قدرت به عنوان سوئیچ استفاده می کند در شکل زیر نشان داده شده است که مشابه یک چاپر کاهش پله ای می باشد. طرز کار مدار را می توان به دو حالت تقسیم کرد .
حالت اول هنگامی آغاز می شود که ترانزیستور در t=0 روشن می شود. جریان ورودی که صعودی می باشد از سلف و فیلتر و مقاومت بار عبور می کند. حالت دوم هنگامی شروع می شود که ترانزیستور در لحظه t2 خاموش می شود به خاطر وجود انرژی ذخیره شده در سلف دیود هرزگرد هدایت می کند و جریان سلف به عبور از خازن و بار و دیود ادامه می دهد. جریان سلف تا زمان روشن شدن دوباره ترانزیستور در سیکل بعدی نزول می کند .
مدارهای معادل برای حالتهای مختلف کاری در شکل نشان داده شده اند. شکل موجهای ولتاژو جریان نشان داده شده برای حالت پیوسته جریان در سلف می باشند. بسته به فرکانس کلیدزنی و اندوکتانس فیلتر جریان سلف می تواند ناپیوسته نیز باشد. رگولاتور باک ساده و بازده آن بیش از ۹۰% است و فقط به یک ترانزیستور نیاز دارد.
در این رگولاتور ولتاژ خروجی فقط یک قطبیت داشته و جریان خروجی یکسویه است. همچنین برای جلوگیری از اتصال کوتاه در مسیر دیود به یک مدار محافظ نیاز است. ساده ترین وآسانترین و در عین حال ابتدایی ترین آرایش مربوط به این نوع است که نقاط ضعف مربوط به خود را داراست.
همه چیز در باره منبع تغذیه سوئیچینگ را در اینجا مطالعه کنید .
معایب رگولاتور باک:
۱- به منظور تثبیت ولتاژ خروجی لازم است که ولتاژ ورودی ۱ تا ۲ ولت بیشتر از ولتاژ خروجی باشد.
۲- هنگامی که سوئیچ روشن می شود هنوز دیود روشن است که به آسیب دیدگی سوئیچ و دیود منجر می شود ( لذا باید از یک دیود سریع با زمان بازیابی حداقل استفاده شود ).
۳- سوئیچهای قدرت هنگام سوختن اتصال کوتاه می شوند به همین دلیل خروجی را به بار وصل می کنند ( راه حل آن حس کردن تغییرات سریع جریان بار و انتقال آن به یک تریستور موازی است ). علی رغم تمامی معایب، محدودیتهایی که ذکر شد در شرایط عادی این منابع توانایی تحویل بیش از ۱۰۰ وات توان به خروجی را دارند.
رگولاتور باک
شکل موجهای ولتاژ و جریان
رگولاتور بوست ( Boost ):
این رگولاتور یکی از انواع رگولاتورهای فلای بک است که خروجی آن بزرگتر یا مساوی ورودی است. در رگولاتور بوست ولتاژ خروجی می تواند بیشتر از ولتاژ ورودی باشد که به همین علت چنین نامگذاری شده است. یک رگولاتور بوست که از یک MOSFET قدرت استفاده می کند در شکل زیر نشان داده شده است.
طرز کار مدار را می توان به دو حالت تقسیم کرد. حالت اول با روشن شدن ترانزیستور در t=0 آغاز می شود. ولتاژ ورودی روی القاگر می افتد و جریان صعودی از L و ترانزیستور می گذرد. حالت دوم هنگامی شروع می شود که ترانزیستور در لحظه t2 خاموش می گردد.
رگولاتور بوست
شکل موجهای ولتاژ و جریان
جریانی که تا به حال از ترانزیستور عبور می کرد حالا از L-C و بار و دیود عبور می کند. جریان سلف کاهش می یابد تا اینکه ترانزیستور در سیکل بعدی دوباره روشن گردد. انرژی ذخیره شده در سلف به بار منتقل می گردد.
مدارهای معادل برای حالتهای مختلف کاری در شکل نشان داده شده اند. شکل موجهای ولتاژ و جریان برای حالتی که جریان بار پیوسته است نشان داده شده اند. همان طور که گفته شد این رگولاتور بدون استفاده از ترانسفورماتور می تواند ولتاژ خروجی را افزایش دهد.
به خاطر داشتن فقط یک ترانزیستور این مدار بازده بالایی دارد. ولتاژ خروجی در برابر تغییرات سیکل کاری D.C ( Duty Cycle ) خیلی حساس است و پایدار کردن رگولاتور ممکن است مشکل باشد. مقدار متوسط جریان سلف بزرگتر از مقدار متوسط جریان خروجی است و جریان موثر خیلی بزرگتری از خازن فیلتر عبور خواهد کرد که باعث می شود مجبور شویم از خازن فیلتر بزرگتر و سلف بزرگتری نسبت به رگولاتور باک استفاده کنیم.
دو حالت کاری پیوسته و ناپیوسته برای این رگولاتور قابل ذکر است. تمایز این دو حالت این است که انرژی القاگر به صفر می رسد یا نه.
همانند سایر رگولاتورهای فاقد ترانسفورمر ایزوله این توپولوژی هم نقاط ضعف فراوانی دارد. بویژه در ارتباط با بار و حالات خطرناک گذرا که باعث می شود هرگونه تموج رودی به خروجی انتقال یابد. استفاده از ترانسفورمر ایزوله طیف وسیعی از اشکالات را بر طرف خواهد نمود.
رگولاتور باک – بوست ( Buck – Boost ):
این رگولاتور نوعی از رگولاتور فلای بک است که عملکرد آن خیلی به عملکرد رگولاتور Boost شبیه است. بعلاوه به عنوان یک رگولاتور معکوس کننده هم شناخته می شود. تفاوت موجود میان رگولاتور Boost و Buck-Boost همانطور که در شکل زیر پیداست تعویض جایگاه القاگر و سوئیچ قدرت است.
همانند رگولاتور بوست القاگر انرژی را ذخیره می کند. مادامی که سوئیچ قدرت روشن است انرژی ذخیره شده و سپس از طریق یکسوساز به زمین تخلیه می شود که نتیجه آن ولتاژ منفی است و مقدار آن بوسیله D.C سوئیچ قدرت تعیین می گردد.
زمان وظیفه ( D.C ) این رگولاتور بویژه هنگامی که نیاز به تخلیه انرژی هسته باشد به ۵۰% محدود می شود. معادلات مربوط به انرژی و هسته درست همانند رگولاتور بوست است.اشکالی که وجود دارد این است که هرگونه تموج ولتاژ به نیمه هادی قدرت آسیب می رساند. راه حلی شبیه حالت قبل در اینجا وجود دارد.
علی رغم همه معایب این آرایش توان تحویل تا ۱۰۰ وات را به خروجی دارد. ولتاژ خروجی یک رگولاتور باک – بوست می تواند کمتر یا بیشتر از ولتاژ ورودی آن باشد و به همین علت این چنین نامگذاری شده است. قطبیت ولتاژ خروجی مخالف ولتاژ ورودی است. این رگولاتور با نام رگولاتور معکوس کننده نیز شناخته می شود.
مدار یک رگولاتور باک – بوست در شکل زیر نشان داده شده است. طرز کار مدار را می توان در دو حالت بررسی کرد.
رگولاتور باک – بوست با جریان پیوسته سلف
شکل موجهای ولتاژ و جریان
در حالت اول ترانزیستور روشن و دیود بایاس معکوس می شود. جریان ورودی که در حال افزایش است از سلف و ترانزیستور می گذرد. در حالت دوم ترانزیستور خاموش می گردد و جریانی که از سلف می گذشت حال از خازن و بار و دیود عبور می کند.
انرژی ذخیره شده در القاگر به بار منتقل می گردد و جریان سلف نزول می کند تا اینکه ترانزیستور دوباره در سیکل بعدی روشن گردد. مدارهای معادل دو حالت در شکل نشان داده شده است. شکل موجهای پایدار ولتاژ و جریانهای رگولاتور برای حالت پیوسته جریان در بار نشان داده شده اند.
رگولاتور باک – بوست بدون استفاده از ترانسفورمر عمل معکوس کردن قطبیت ولتاژ خروجی را انجام می دهد و بازده بالایی دارد. پیاده سازی محافظت در برابر اتصال کوتاه خروجی ساده می باشد.
این رگولاتور توان ثابتی را مستقل از امپدانس بار به خروجی تحویل می دهد و بطور وسیعی در فلاشهای نوری و باطری شارژها استفاده می شود.
